用木炭制棒机制作薪棒时需满足三大核心要求

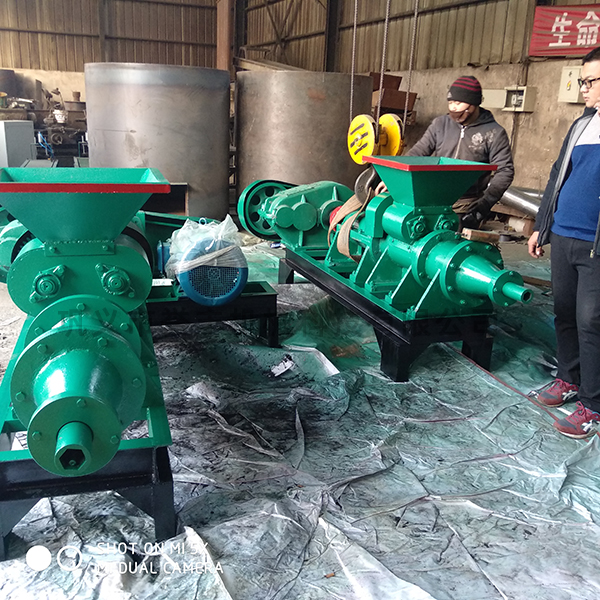

木炭制棒机制作薪棒的要求

   想要得到高品质木炭，需先制出高品质薪棒。使用木炭制棒机制作薪棒时，需满足原料、温度、配件三大核心要求，具体如下：

一、原料要求

薪棒品质直接影响木炭质量，而原料含水率是关键因素之一，一般要求原料含水率小于10%。因此，原料需经过严格干燥处理，具体步骤如下：

1. 预处理：将含水率较高的原料放在露天晒场晾晒1～2天，蒸发表层水分，减少后续热烘的时间和燃料消耗；

2. 烘干：将粒度合格的预处理原料放入热风烘干机，烘干至含水率小于10%，烘干温度控制在140℃～300℃左右。

二、温度要求

    薪棒成型过程在制棒机内完成，制棒机成型套筒外的加热圈可使套筒温度升至350℃左右。为保证机制棒表面光滑、密度大、无裂纹，需根据原材料种类和含水率，通过现场试验确定合适的成型温度。具体温度控制补充如下：

1. 干燥温度：根据物料形状及加热器型号调整，一般在140℃～500℃之间；

2. 物料温度：通过调节干燥管路长短及风量分配控制，一般不超过55℃～70℃（前提是螺旋推进器合格、原料含水量在6～10%之间）。

三、配件要求

制棒机推进器（又称螺杆）是核心易损件，由45号标钢制成，其尺寸直接影响出棒速度和稳定性，需做好维护与更换：

1. 及时更换修复：当推进器出现磨损时，需及时更换或修复，避免影响正常生产；

2. 规范修复流程：修复时需使用耐磨焊条，根据推进器端部前角磨损情况分层堆焊，焊完一层清除焊渣后再焊下一层，焊接厚度需超过所需厚度1-2mm；

3. 修复质量要求：焊好的推进器不得有夹渣、气孔等缺陷，确保使用效果。
